閉式冷卻塔如何實現智能化引風？
閉式冷卻塔是一種通過熱傳遞交換熱量的裝置，現有的閉式冷卻塔常常不能根據外界環境溫度、風向等因素實時對進風量進行調整，當環境溫度較低時，進風量大水分散失快，濕熱空氣排出易產生白霧，當冷卻塔進風面受側風影響時，進風量變小，不利于冷卻塔散熱。因此急需帶智能引風系統的冷卻塔。
江蘇華塔經過多次試驗，研發了一種帶智能化引風系統的冷卻塔，并取得了發明專利。
如圖所示，帶智能化引風系統的冷卻塔，包括冷卻塔塔體、智能化引風系統和控制器，冷卻塔塔體設置有進風面，智能化引風系統與冷卻塔塔體連接，控制器控制智能化引風系統運行，智能化引風系統包括引風組件、溫度傳感器、風量傳感器和電磁機構，溫度傳感器和風量傳感器設置在冷卻塔上，引風組件設置在冷卻塔塔體的進風面處，包括引風板、排桿、活動鉸鏈、支架和滑蓋，電磁機構設置在支架上，風量傳感器與電磁機構連接，滑蓋安裝在冷卻塔塔體上，滑蓋上設置有滑槽，引風板兩端設置有滑桿，支架為倒U形結構，其中兩側部分的支架設置有凹槽，引風板兩端的滑桿位于支架的凹槽中，兩側部分的支架位于滑蓋的滑槽中，排桿通過活動鉸鏈與引風板及電磁機構連接。
智能化引風系統的工作方法如下：
（1）溫度傳感器感應外界環境溫度、風量傳感器感應冷卻塔塔體進風面的進風量并將環境溫度值和進風量數值發送到控制器，當外界環境溫度高于5℃、進風量在預設范圍內時，控制器發送指令給電磁機構，電磁機構驅動活動鉸鏈運動，使得引風板呈水平位置，保持水平進風；
（2）溫度傳感器感應外界環境溫度、風量傳感器感應冷卻塔塔體進風面的進風量并將環境溫度值和進風量數值發送到控制器，當外界環境溫度低于5℃、進風量在預設范圍內時，控制器發送指令給電磁機構，電磁機構驅動活動鉸鏈運動，使得引風板向上或者向下翻轉20-70°，引風板與冷卻塔塔體進風面呈傾斜位置，傾斜進風；
（3）溫度傳感器感應外界環境溫度、風量傳感器感應冷卻塔塔體進風面的進風量并將環境溫度值和進風量數值發送到控制器，當外界環境溫度高于5℃但進風量低于預設范圍時，控制器發送指令給電磁機構，通過電磁機構驅動活動鉸鏈運動使得引風板翻轉到水平位置，再通過電磁機構驅動支架運動使得引風板旋轉±30°，傾斜進風；
（4）重復（1）-（3）的工作。
通過控制器控制電磁機構從而實現引風板的旋轉以便調整冷卻塔的進風面處的進風量，能夠根據外界環境的變化實時調整冷卻塔的進風量，達到節能環保的效果。

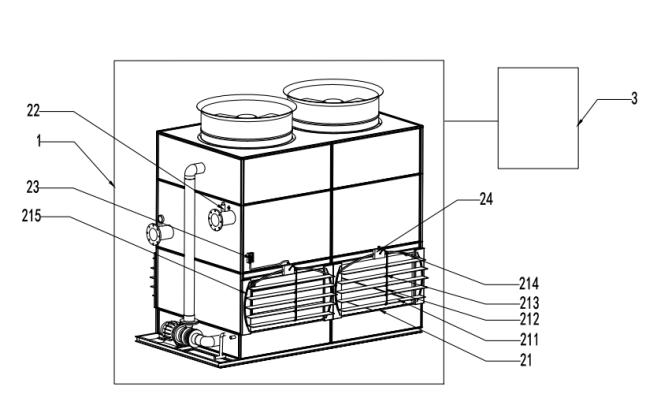

圖1：帶智能化引風系統的冷卻塔結構示意圖

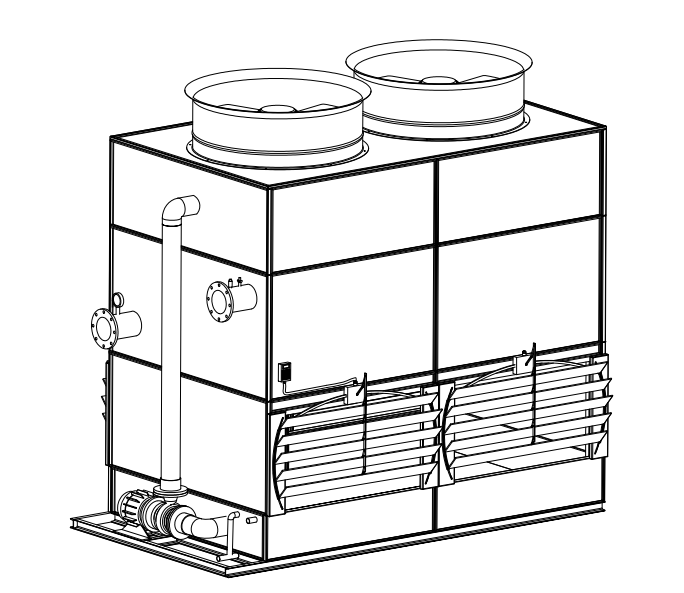

圖2：帶智能化引風系統的冷卻塔引風板傾斜時的結構示意圖
圖3：帶智能化引風系統的冷卻塔引風板沿滑蓋旋轉時的結構示意圖

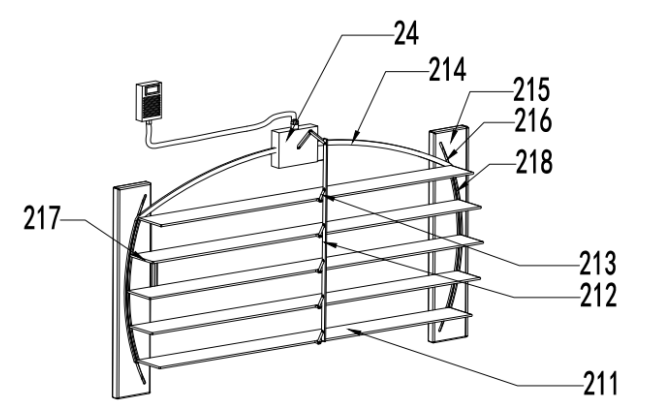

圖4：帶智能化引風系統的冷卻塔引風組件放大示意圖
以上就是關于帶智能化引風系統的冷卻塔的相關內容，如果您對我們的話題有興趣或者不同的見解歡迎您與我們交流。江蘇華塔作為專業冷卻系統和服務的提供商，通過不懈努力更貼近于創造客戶的價值，讓工業冷卻更親近于綠色自然。
