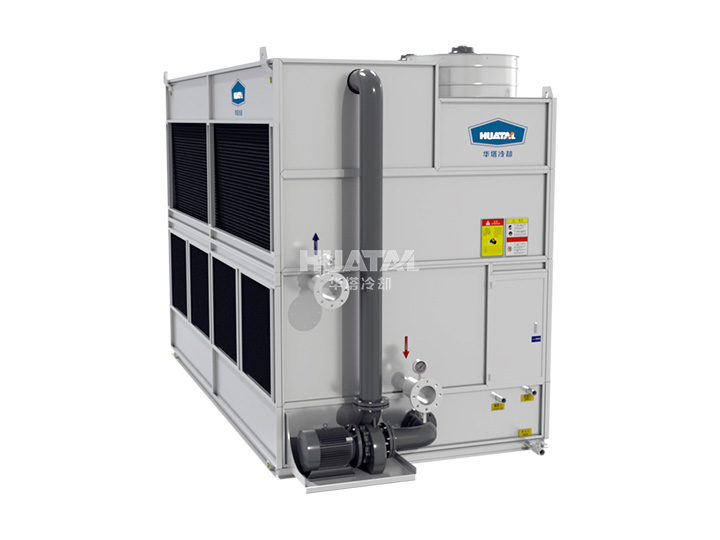

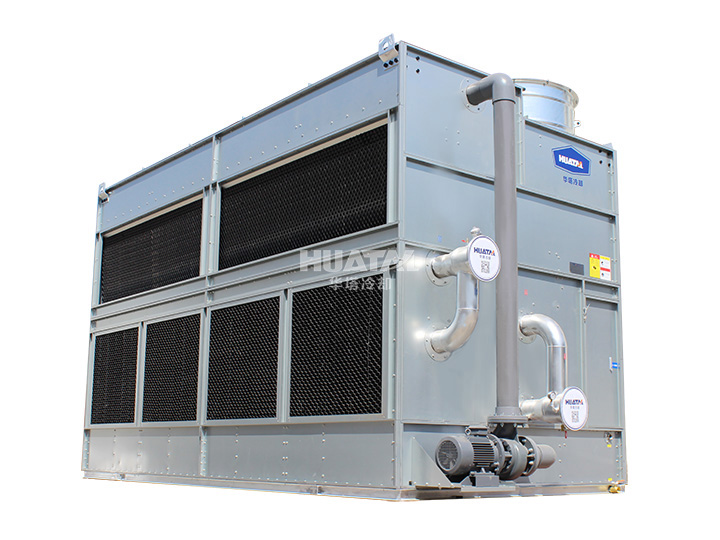

HBY橫流閉式冷卻塔
一、產品設計理念
HBY型單進風橫流閉式冷卻塔采用較為先進的冷卻塔設計理念，從傳熱學、結構學、材料學等諸多學科集成，革命性的將冷卻器放在底部，通過檢修通道及進風格柵有效地檢修。復合式收水器的使用，大大降低了蒸發量。進出水口下置，為接入主管道提供便利。階梯式的集水槽，排污便捷和有效。
二、工作原理

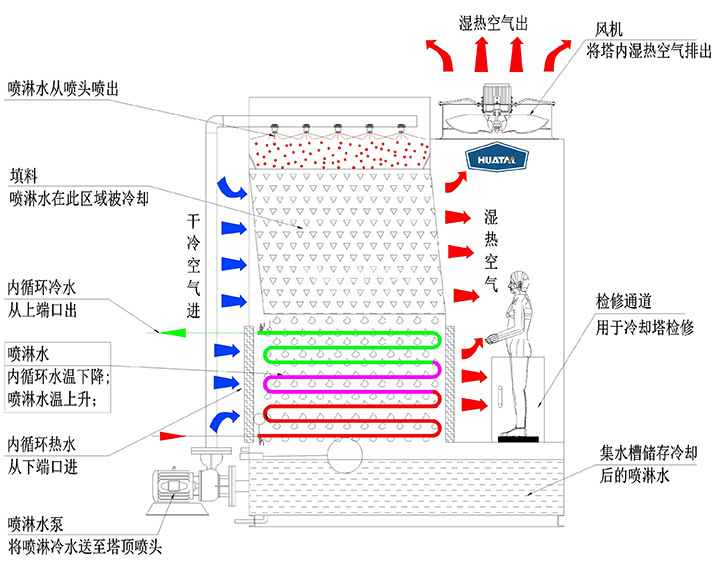

工作流體（純水或其它液體）在閉式冷卻塔的盤管中循環，工作流體的熱量經過盤管散入流過盤管的水中。同時機組外的空氣從側面上的進風格柵進入，與水的流動方向垂直，橫向流經盤管一小部分水蒸發而吸走熱量，熱濕空氣由冷卻塔頂部的排風機排到大氣中。其余的水則落入底部水槽中，由水泵再循環至水分布系統經過預冷填料又淋回到盤管上。
三、單進風橫流閉式冷卻塔能力
華塔冷卻設計的橫流閉式冷卻塔采用鍍鎂鋁鋅板材質作為塔體的基體鋼材，多種選擇的盤管冷卻器，多品牌選擇的正規電機廠家，使橫流閉式冷卻塔較為適合應用于工業和暖通空調等領域，包括水、水溶液、液壓油、淬火油、電鍍液等介質，能夠承受溫度高達80ºC的進水溫度。流量區間從6.9L/s-76.4L/s，多模塊組合適合多個應用場景。
四、HBY型橫流閉式冷卻塔產品優勢
1. 技術成熟。華塔冷卻于2016年建成了標準冷卻塔試驗測試中心，可檢測單臺流量為700M3/H的閉式冷卻塔。
2. 新ISO全流程覆蓋，標準化程度高，自動化程度高
HBY型橫流閉式冷卻塔作為江蘇華塔的主打產品，具有高度標準化，高度自動化，完全成熟的塔型，從25m³/h-275m³/h全覆蓋，根據客戶現場的需求進行特殊定制，韓國AMADA自動折板沖壓，標準化的同時可以需求化定制。每個項目上的冷卻塔選型采用專用計算軟件進行優化設計，設計方案經分析和篩選，具準確性和可靠性。
3. 高性能的部件——使用壽命幾十年以上
為保證閉式冷卻塔冷卻塔長期穩定的運行，我公司在設計、選材、生產、外協件等每一個環節都按照完善的ISO9001國際質量保證體系程序，嚴格遵守各項規范，使產品達到設計運行要求。嚴格的四道質量檢驗關口，確保部件能長期安全運行。
4. HBY型橫流閉式冷卻塔特點
橫流閉式塔結構緊湊，節省空間；而且噴淋水與空氣橫向流動，優良的換熱盤管與熱交換層進行優化組合，并輔以寬闊的進風面，實現了風水同向的最佳蒸發換熱方式，有效的降低了循環水的溫度，換熱效率提高。
橫流式冷卻器在底部，從進風口和檢修通道可以進行雙面檢修，后期使用維護比較方便；進出水口較低，便于管道對接；多個小風機，實現出水溫度的高精度控制，節水節能。
